一、產品介紹：

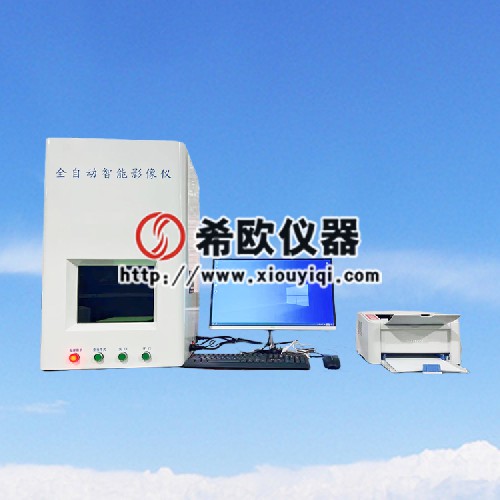

      本儀器可全自動測量電線電纜絕緣層及導電層的截面積，采用光學與數碼技術，將拍攝后的數據轉入全自動程序處理，經圖像識別技術后測得導體與絕緣層的具體數值。測試過程全部由軟件控制，測試結果自動輸出。

二、執行標準：

      CB/T2951.11-2008 電纜和光纜絕緣和護套材料通用試驗方法，厚度和外形機械性能試驗；

三、技術參數：

      1、分辦率：1Nm；

      2、測量苑圍：0-60mm，0-100mm，0-160mm三個測量范圍可選。

      3、品牌一體機電腦

      4、惠普彩噴打印機

      5、外形尺寸：500*460*750;

      6、電源：AC220V 50Hz。

四、配置和結構：

      1、測量鏡頭：采用日本進口高清鏡頭。

      2、測量攝像機：采用日本進口高清攝像機，1000-2000萬像素。

      3、鏡頭位置無需調節，全自動對焦測量。

      4、數據標定：標配高精度校準片，在軟件更新或機器受損后需要校準；

      5、光源：進口高亮度照明平臺，可測量各種顏色產品;

      6、光路系統：全封閉防塵光路系統，減少光學折射；

      7、數據連接口：USB 接口；

      8、主測量程序：自動生成測試報告，報告信息資料可設置，報告可用于儲存、打?。?/p>

      9、數據庫程序：可對測量數據進行管理，并可轉換成PDF文檔；

      10、擁有多種線纜標準截面樣式可供選擇；

      11、鍵盤+鼠標。

五、本機亮點：

      本機設有微調功能，對試片過厚和試片薄厚不均勻增加了微調功能，可在自動測量結束后放大圖像進行手動微調，很大的提高了測量準確性和操作靈活性。

      有多種模型可選，包括了目前市場上大部分電纜類型，對小截面微型通信電纜，大截面高壓電纜，透明電纜，雙層三層電纜等都能有效測量。
