一、儀器工作原理：

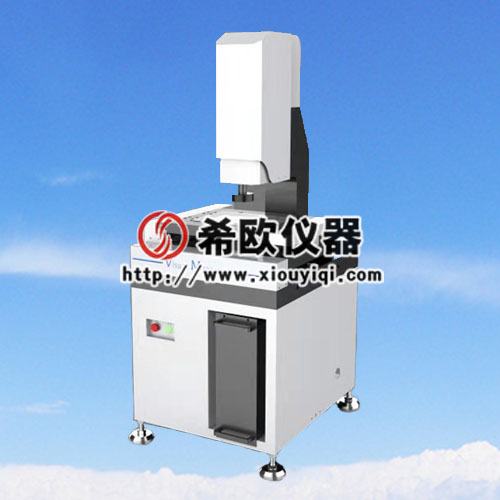

XU-3020CNC經濟型全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。

適用于飛機異性零件、小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五金的檢測和設計開發。

二、儀器功能：

    產品基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等，各種報表的輸出,各種產品的檢測。

三、技術參數：

    備注：根據客戶需求，可特殊定制。

四、環境要求：

    1、工作溫度：18℃～22℃(可保證精度)。

    2、工作電壓：220 V ± 10%。

    3、用電設備要求接地可靠：接地電阻小于4歐姆。
